ZDLM電子式電動套筒調節閥
- 銷售：021-32051999
- 銷售：021-32050777
- 傳真：021-66099555
詳情介紹
- 產品介紹
- 服務承諾
- 訂貨流程
ZDLM電子式電動套筒調節閥,由PS系列或3610系列直行程電動執行機構和低流阻直通單座閥組成。(也可配其它品牌直行程執行機構)。電動執行機構為電子式結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。控制精度和性能比DKZ型有明顯提高。
特點
ZDLM電子式電動套筒調節閥具有穩定性好，不易產生震動，噪音低，對溫度敏感等特點，單密封型適用于泄漏要求較嚴，壓差不大的干凈介質場合。雙密封型適用于泄漏要求不嚴，壓差較大的干凈介質場合。小孔節流型，可作低噪音閥使用。廣泛應用于電力、冶金、化工、石油、環保、輕工、設備等行業。
主要技術參數
公稱通徑mm | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
閥座通徑mm | 26 | 32 | 40 | 50 | 66 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
額定流量系數kv | 直線型 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1100 | 1760 |
等百分比 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | |
公稱壓力(MPa) | 0.6,1.6， 2.5， 4.0， 6.4 | ||||||||||||
行程 | 16 | 25 | 40 | 60 | 100 | ||||||||
流量特性 | 直線，等百分比，快開 | ||||||||||||
工作溫度℃ | -40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃ | ||||||||||||
法蘭尺寸 | 符合JB78-59、JB79-59，JB/79.1-94、JB、ANSI、JIS、DIN 等標準訂貨生產 | ||||||||||||
閥體材質 | WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M | ||||||||||||
閥芯材質 | 1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti | ||||||||||||
閥體型式 | 直通套筒鑄造球型閥 | ||||||||||||
上閥蓋型式 | 普通式（常溫），熱片式（中溫），長頸式（低溫） | ||||||||||||
配用電動執行 | PSL | PSL-202 | PSL-204 | PSL-208 | PSL-312 | PSL325 | |||||||
361L | 361LSA-20 | 361LSB-30 | 361LSB-50 | 361LSC-65 | 361LSC-99 | ||||||||
防爆型 | 361LXA-20 | 361LXB-30 | 361LXB-50 | ||||||||||
注：1.可為用戶提供ANSI、JPI、JPI等國處法蘭標準的產品，其法蘭距按用戶需要確定。
2. 工作溫度、公稱壓力、公稱通徑超出列表范圍的產品可與本公司商洽解決。
性能
1、執行機構主要技術參數
型號 | 額定輸出力N | 速度mm/s | 技術參數 | ||||
PSL | 361L | PSL | 361L | PSL | 361L | PSL | 361L |
201 | 361LSA-08 | 1000 | 800 | 0.25 | 4.2 | 電源：AC220V 50Hz | 電源：AC220V 50Hz |
202 | 361LSA-20 | 2000 | 2000 | 0.50 | 2.1 | ||
204 | 361LSB-30 | 4500 | 3000 | 0.50 | 3.5 | ||
208 | 361LSB-50 | 8000 | 5000 | 1.00 | 1.7 | ||
312 | 361LSC-65 | 12000 | 6500 | 0.60 | 2.8 | ||
325 | 361LSC-99 | 25000 | 10000 | 1.0 | 2.0 | ||
2、性能指標
項目 | 指標值 | ||
基本誤差％ | 配361L 2.0； 配PSL 0.1 | ||
回差％ | 2.5 | ||
死區％ | 1.0 | ||
始終點偏差％ | 電開 | 始點 | ±2.5 |
終點 | ±2.5 | ||
電關 | 始點 | ±2.5 | |
終點 | ±2.5 | ||
可調范圍 | 30：1 | ||
額定行程偏差％ | 2.5 | ||
允許泄量L/H | 單密封符合JB/T7387-94 IV級 小于閥的額定容量×10-4 | ||
3、允許壓差
公稱通徑 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | |||
閥座直徑 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
執行機構 | 允許壓差△P（MPa） | ||||||||||||
配PSL | PSL202 | 6.4 | 6.4 | 6.4 | 5.1 | ||||||||
PSL204 | 4.31 | 2.76 | 1.76 | 6.4 | 6.4 | 5.62 | |||||||
PSL208 | 1.86 | 1.23 | 0.78 | 6.4 | 5.31 | 3.97 | |||||||
PSL320 | 1.26 | 0.87 | 0.49 | 6.4 | 4.14 | ||||||||
配361L | 361LSA-20 | 6.4 | 6.4 | 6.4 | 6.4 | ||||||||
361LSB-50 | 6.4 | 6.4 | 6.25 | ||||||||||
361LSC-65 | 6.4 | 4.32 | 3.23 | ||||||||||
361LSC-99 | 0.63 | 0.44 | 0.25 | 3.31 | 0.27 | ||||||||
注:1.同一格內上排為雙密封型允許壓差，下排為單密封型允許壓差。
2.實際配置需根據具體工藝參數確定。如果允許壓差一清楚或大工作壓差超出列表范圍，請與我們聯系，采取適當方法可解決。
 |  |
| 配PSL執行機構 | 配361執行機構 |

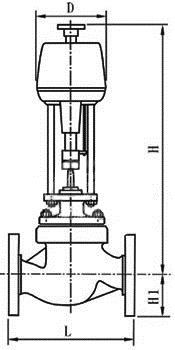

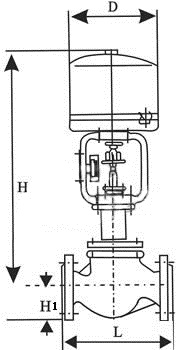

外形尺寸
公通徑 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | ||
L(mm) | PN1.6MPa | 184 | 222 | 254 | 276 | 298 | 352 | 451 | 600 | 720 | 820 | |
PN4.0MPa | 197 | 235 | 267 | 292 | 317 | 368 | 473 | 600 | 760 | 850 | ||
PN6.4MPa | 210 | 251 | 286 | 311 | 337 | 394 | 508 | 650 | 800 | 870 | ||
H1(mm) | 72 | 87 | 92 | 105 | 110 | 127 | 174 | 209 | 300 | 350 | ||
配PSL | H(mm) | 普通型 | 750 | 765 | 767 | 845 | 857 | 875 | 1025 | 1045 | 1252 | 1545 |
散熱片型 | 900 | 930 | 937 | 1025 | 1042 | 1085 | 1285 | 1305 | 1805 | 1825 | ||
D(mm) | 176 | 225 | ||||||||||
重量(KG) | 23.5 | 33.5 | 40.5 | 69 | 84 | 112 | 189 | 262 | 415 | 635 | ||
配361L | H(mm) | 普通型 | 513 | 650 | 652 | 770 | 782 | 800 | 1080 | 1125 | 1345 | 1365 |
散熱片型 | 663 | 815 | 822 | 950 | 967 | 1010 | 1340 | 1385 | 1625 | 1645 | ||
D(mm) | 225 | 310 | ||||||||||
重量(KG) | 31 | 49 | 56 | 84 | 99 | 127 | 242 | 315 | 463 | 683 | ||
