QDQ421F氣動緊急切斷閥
- 銷售：021-32051999
- 銷售：021-32050777
- 傳真：021-66099555
詳情介紹
- 產品介紹
- 服務承諾
- 訂貨流程
氣動緊急切斷閥這是一種安全保護閥，安裝在液化石油氣儲罐站液相與氣相管路上，與空壓機(或儲氣罐)配套使用， 以便在管道發生大量泄漏時，氣源泄壓或高溫使易熔塞合金熔化，閥門自動關閉止漏，起安全保護作用。此閥也可做為氣動截止閥使用。可實現遠距離控制，關閉迅速，開啟靈活。是替代進口的理想選擇。
工作原理及結構說明
本閥在無氣壓情況下，閥瓣處于常閉狀態，當氣泵把壓力氣輸入本閥氣缸時，閥瓣開啟，當需要關閉閥門或遇有緊急情況時，將壓力泄掉即自動關閉。
本閥是由柱塞固定在閥座上，當缸即閥瓣，當壓力氣通過閥座注入氣缸時，閥瓣即離開閥座，當壓力泄掉，閥瓣由于彈簧力的作用，迅速關閉。
閥門工作介質的流動方向，閥座端為出口，無閥座端即為進口和氣壓力方向相反。通徑(DN)：25-200(mm)
壓力(PN)：2．5，4．0MPa JIS-10K，20K
氣源接口：PC1／4
高溫溶閉溫度：70±5℃
性能規范
公稱壓力PN | 2.5、4.0MPa | 氣缸工作壓力 | ≤4.0MPa |
適用溫度T | -40-+80℃ | 氣缸使用介質 | 氫氣、空氣 |
工作介質 | 液化氣、天然氣 | 熔閉溫度 | 70℃-±5℃ |
閉止時間 | ≤10秒 | 氣缸開啟介質 | ≥0.4MPa |
主要零件材料
閥體 | 閥桿 | 彈簧 | 密封圈 |
碳鋼 | 不銹鋼 | 鉻釩鋼 | 聚四氟乙烯 |

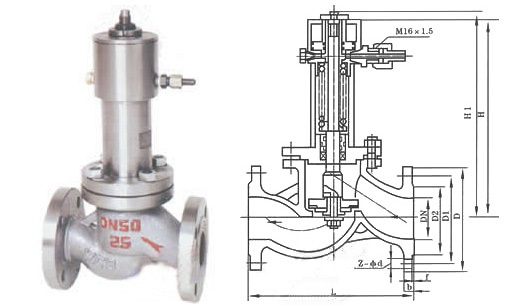

QDQ421F主要外形尺寸和連接尺寸
PN | DN | L | H | H1 | D | D1 | D2 | b | f | Z-φd |
2.5MPa | 25 | 160 | 260 | 230 | 115 | 85 | 65 | 16 | 2 | 4-14 |
32 | 180 | 270 | 240 | 135 | 100 | 78 | 18 | 2 | 4-18 | |
40 | 200 | 280 | 250 | 145 | 110 | 85 | 18 | 3 | 4-18 | |
50 | 230 | 300 | 270 | 160 | 125 | 100 | 20 | 3 | 4-18 | |
80 | 310 | 360 | 320 | 195 | 160 | 135 | 22 | 3 | 8-18 | |
100 | 350 | 400 | 360 | 230 | 190 | 160 | 24 | 3 | 8-23 | |
150 | 480 | 510 | 510 | 300 | 250 | 218 | 30 | 3 | 8-25 | |
200 | 600 | 610 | 550 | 360 | 310 | 278 | 30 | 4 | 12-25 |
QDY421F-25 /40液動緊急切斷閥
性能規范
公稱壓力PN | 0.5MPa | 油缸使用壓力 | ≤4.0MPa |
適用溫度T | -40-+50℃ | 油缸使用介質 | 13#機械油 |
工作介質 | 液化石油氣 | 熔閉溫度 | 40℃-±50℃ |
閉止時間 | ≤10秒 |

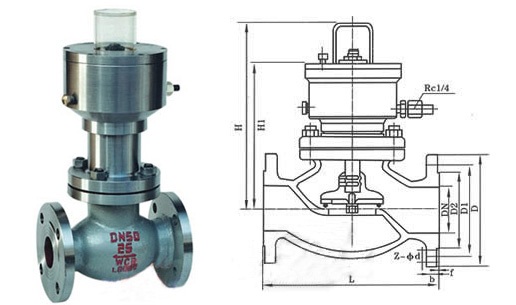

QDY421F主要外型尺寸和連接尺寸
PN | DN | L | H | H1 | D | D1 | D2 | b | f | Z-φd |
2.5MPa | 25 | 160 | 232 | 242 | 115 | 85 | 65 | 16 | 2 | 4-14 |
50 | 230 | 346 | 359 | 160 | 125 | 100 | 20 | 3 | 4-18 | |
80 | 310 | 445 | 465 | 195 | 160 | 135 | 22 | 3 | 8-18 | |
100 | 350 | 590 | 623 | 230 | 190 | 160 | 24 | 3 | 8-23 | |
150 | 480 | 610 | 635 | 300 | 250 | 218 | 28 | 3 | 8-25 | |
200 | 600 | 630 | 645 | 360 | 310 | 278 | 30 | 4 | 12-25 |
