J961Y高溫高壓電站截止閥適用于公稱壓力 PN10.0 ～ 32.0Mpa 及 P(54)100V ～ P(57)170V ，工作溫度 ≤540℃( 其中 P(57)170V 工作溫度為 570℃) 的石油、化工、水力、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：水、油品、蒸汽等。操作方式有：手動、齒輪傳動、電動等。
高溫高壓電站截止閥 結構特點
1. 產品設計制造按 E101 和 JB/T3595-93 標準的規定，結構合理，性能優良，造型美觀。
2. 閥門中腔采用壓力自緊式密封結構，密封性能越好。支管兩端為焊接結構。焊接坡口可按標準或用戶要求配接。
3. 閥瓣、閥座的密封面采用司太立（ stellite ）鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長。
4. 閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性。
5. 閥蓋填料函深度合理，填料加緩蝕劑，密封可靠。

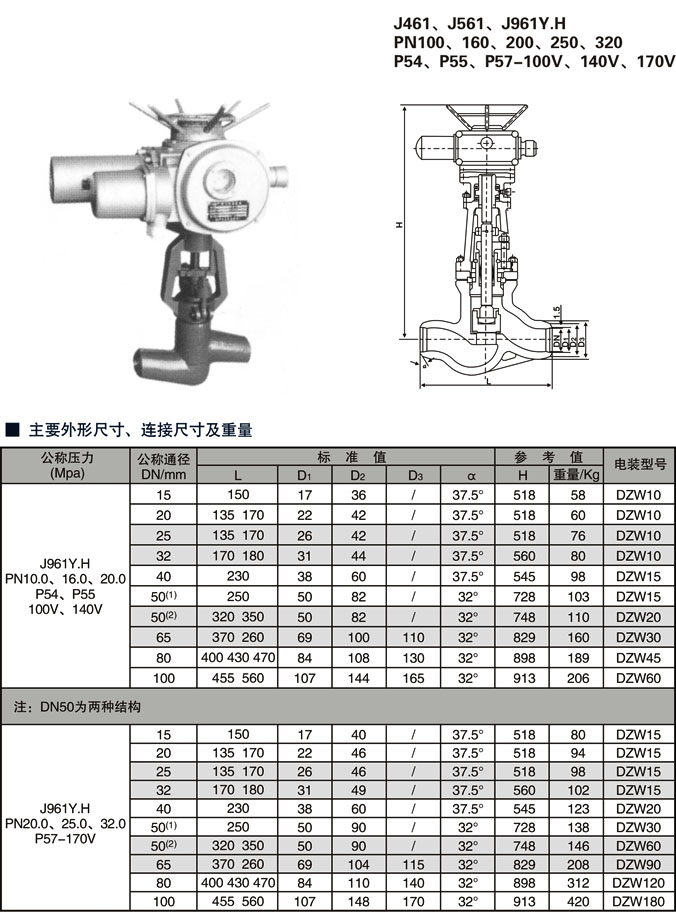

7. 電動截止閥配有 DZW 系列閥門電動裝置，具有殼體小，重量輕，功能全，外形美等特點，并可與程控電腦配套使用，也可按用戶要求選配電動裝置。
高溫高壓電站截止閥 標準規范
設計與制造：E101,JB/T3595-93
壓力溫度：E101,JB/T3595
結構長度：E101
對焊連接尺寸：GB/T15198.3-95
檢驗與實驗：GB/T13927-92
高溫高壓電站截止閥 主要性能參數
產品型號 | 公稱壓力 | 試驗壓力 | 工作壓力 | 工作溫度(℃) | 適用介質 | |||
殼體強度 | 密封 | P54 | P55 | P57 | ||||
J961H/Y-100 | 10 | 15 | 11 | ≤450 | 水、蒸汽、油品 | |||
J961H/Y-200 | 20 | 30 | 22 | |||||
J961H/Y-250 | 25 | 38 | 28 | |||||
J961H/Y-320 | 32 | 48 | 36 | |||||
J961Y-P54/100V | 30 | 22 | 10 | ≤540 | 蒸 汽 | |||
J961Y-P54／140V | 38 | 28 | 14 | |||||
J961Y-P54／170V | 48 | 36 | 17 | 10 | ||||
J961Y-P55／100V | 38 | 28 | 14 | ≤555 | ||||
J961Y-P55／140V | 48 | 36 | 17 | |||||
J961Y-P55／170V | 53 | 39 | 10 | |||||
J961Y-P57／100V | 48 | 36 | 14 | ≤570 | ||||
J961Y-P57／140V | 55 | 40 | 17 | |||||
J961Y-P57／170V | 60 | 44 | ||||||
高溫高壓電站截止閥 主要零件材料
零件名稱 | 閥體 | 閥蓋 | 閥桿 | 閥瓣 | 密封面 | 填料 | 閥桿螺母 | 手輪 | 緊固體 |
9J61H型 | 25 | 25 | 鉻不銹鋼 | 鉻不銹鋼 | 鉻不銹鋼 | 柔性石墨 | 鋁青銅 | 可鍛鑄鐵 | 優良碳鋼鉬鋼 |
J961Y型 | 25 | 25 | 鉻不銹鋼 | 25 | 硬質合金 | 柔性石墨 | 鋁青銅 | 可鍛鑄鐵 | 優良碳鋼鉻鉬鋼 |
J961Y-P54型 | ZG20CrMolV 12CrlMolV | 12C r1MolV | 20CrMol V | 12CrlMolV | 硬質合金 | 柔性石墨 | 鋁青銅 | 可鍛鑄鐵 | 鉻鉬鋼 |
J961Y-P55型 | ZG25CrMol V12CrlMolV | 12C r1MolV | 20CrMol V | 12C r1MolV | 硬質合金 | 柔性石墨 | 鋁青銅 | 可鍛鑄鐵 | 鉻鉬鋼 |
J961Y-P57型 | ZGl5CrMolV 12CrlMolV | 12CrlMolV | 20CrMol V25CrlMolV | 12CrlMolV | 硬質合金 | 柔性石墨 | 鋁青銅 | 可鍛鑄鐵 | 鉻鉬鋼 |
