電動對夾式硬密封蝶閥-D973H
- 銷售：021-32051999
- 銷售：021-32050777
- 傳真：021-66099555
詳情介紹
- 產品介紹
- 服務承諾
- 訂貨流程
D973H電動對夾式硬密封蝶閥廣泛用于石油、化工、電力、冶金、食品、醫藥、輕紡、造紙等行業，可安裝在溫度≤425℃，介質為煤氣、空氣、蒸汽、水、海水、油品等工業管網上作調節流量和切斷介質用。
驅動形式有手動、蝸輪傳動、氣動、液動、電動、電液聯動等執行機構，可實現遠距離控制和自動化操作。金屬硬密封蝶閥系列產品，系長壽命、節能型蝶閥。其結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構，加工Jing湛，工藝新型。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上。
產品特點
由于本產品蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等了可靠的保證。其主要特點如下：
1、開啟力矩小，靈活方便，省力節能。
2、三維編心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏。
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。
采用標準
設計標準 :GB/T12238-1989；JB/T8527-1997
法蘭連接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992；JB/T9092-1999

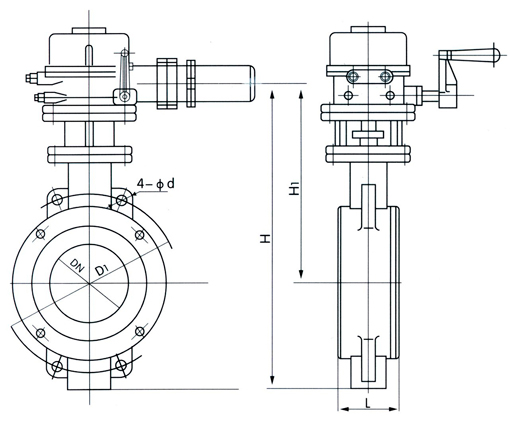

電動對夾式硬密封蝶閥 外形尺寸
公稱 | 外形尺寸 | 連接尺寸 | |||||||
L | H | D73H/D373H/D673H/D973H | PN0.6MPa | PN1.0MPa | |||||
H1 | A1 | B1 | D1 | Z-d | D1 | Z-d | |||
50 | 43 | 112 | 350 | 180 | 200 | 110 | 4-14 | 125 | 4-18 |
65 | 46 | 115 | 370 | 180 | 200 | 130 | 4-14 | 145 | 4-18 |
80 | 64 | 120 | 380 | 180 | 200 | 150 | 4-18 | 160 | 8-18 |
100 | 64 | 138 | 420 | 180 | 200 | 170 | 8-18 | 180 | 8-18 |
125 | 70 | 164 | 460 | 180 | 200 | 200 | 8-18 | 210 | 8-18 |
150 | 76 | 175 | 555 | 270 | 280 | 225 | 8-18 | 240 | 8-22 |
200 | 89 | 208 | 605 | 270 | 280 | 280 | 12-18 | 295 | 8-22 |
250 | 114 | 243 | 680 | 270 | 280 | 335 | 12-22 | 350 | 12-22 |
300 | 114 | 283 | 800 | 380 | 420 | 395 | 12-22 | 400 | 12-22 |
350 | 127 | 310 | 835 | 380 | 420 | 445 | 16-22 | 460 | 16-22 |
400 | 140 | 340 | 915 | 450 | 470 | 495 | 16-22 | 515 | 16-26 |
450 | 152 | 380 | 960 | 480 | 490 | 550 | 16-22 | 565 | 20-26 |
500 | 152 | 410 | 1020 | 480 | 490 | 600 | 20-22 | 620 | 20-26 |
600 | 178 | 470 | 1225 | 480 | 490 | 705 | 20-26 | 725 | 20-30 |
700 | 229 | 550 | 1355 | 640 | 660 | 810 | 24-26 | 840 | 24-30 |
800 | 241 | 640 | 1470 | 640 | 660 | 902 | 24-30 | 950 | 24-33 |
900 | 241 | 710 | 1545 | 750 | 860 | 1020 | 24-30 | 1050 | 28-33 |
1000 | 300 | 770 | 1795 | 850 | 900 | 1120 | 28-30 | 1160 | 28-36 |
1200 | 360 | 890 | 1965 | 850 | 900 | 1340 | 32-33 | 1380 | 32-39 |
公稱 | 外形尺寸 | 連接尺寸 | |||||||
L | H | D73H/D373H/D673H/D973H | PN1.6MPa | PN2.5MPa | |||||
H1 | A1 | B1 | D1 | Z-d | D1 | Z-d | |||
50 | 43 | 112 | 350 | 180 | 200 | 125 | 4-18 | 125 | 4-18 |
65 | 46 | 115 | 370 | 180 | 200 | 145 | 4-18 | 145 | 8-18 |
80 | 49 | 120 | 380 | 180 | 200 | 160 | 8-18 | 160 | 8-18 |
100 | 56 | 138 | 420 | 180 | 200 | 180 | 8-18 | 190 | 8-22 |
125 | 64 | 164 | 460 | 180 | 200 | 210 | 8-18 | 220 | 8-26 |
150 | 70 | 175 | 555 | 270 | 280 | 240 | 8-22 | 250 | 8-26 |
200 | 71 | 208 | 605 | 270 | 280 | 295 | 12-22 | 310 | 12-26 |
250 | 76 | 243 | 680 | 270 | 280 | 335 | 12-26 | 370 | 12-30 |
300 | 83 | 283 | 825 | 380 | 420 | 410 | 12-26 | 430 | 16-30 |
350 | 92 | 310 | 900 | 380 | 420 | 470 | 16-26 | 490 | 16-33 |
400 | 102 | 340 | 980 | 450 | 470 | 525 | 16-30 | 550 | 16-36 |
450 | 114 | 380 | 1030 | 480 | 490 | 585 | 20-30 | 600 | 20-36 |
500 | 127 | 410 | 1105 | 480 | 490 | 650 | 20-33 | 660 | 20-36 |
600 | 154 | 470 | 1310 | 480 | 490 | 770 | 20-36 | 770 | 20-39 |
700 | 165 | 550 | 1435 | 640 | 660 | 840 | 24-36 | 875 | 24-42 |
800 | 190 | 640 | 1605 | 640 | 660 | 950 | 24-39 | 990 | 24-48 |
900 | 203 | 710 | 1745 | 750 | 860 | 1050 | 28-39 | 1090 | 28-48 |
1000 | 216 | 770 | 1885 | 850 | 900 | 1170 | 28-42 | 1210 | 28-56 |
1200 | 254 | 890 | 2105 | 850 | 900 | 1390 | 32-48 | 1420 | 32-56 |
公稱 | 外形尺寸 | 連接尺寸 | |||||
L | H | D73H/D373H/D673H/D973H | PN4.OMPa | ||||
H1 | A1 | B1 | D1 | Z-d | |||
50 | 43 | 112 | 350 | 180 | 200 | 125 | 4-18 |
65 | 46 | 115 | 370 | 180 | 200 | 145 | 8-18 |
80 | 49 | 120 | 380 | 180 | 200 | 160 | 8-18 |
100 | 56 | 138 | 420 | 180 | 200 | 190 | 8-22 |
125 | 64 | 164 | 460 | 180 | 200 | 220 | 8-26 |
150 | 70 | 175 | 555 | 270 | 280 | 250 | 8-26 |
200 | 71 | 208 | 605 | 270 | 280 | 320 | 12-30 |
250 | 76 | 243 | 680 | 270 | 280 | 385 | 12-33 |
300 | 83 | 283 | 825 | 380 | 420 | 450 | 16-33 |
350 | 92 | 310 | 900 | 380 | 420 | 510 | 16-36 |
400 | 102 | 340 | 980 | 450 | 470 | 585 | 16-39 |
450 | 114 | 380 | 1030 | 480 | 490 | 610 | 20-39 |
500 | 127 | 410 | 1105 | 480 | 490 | 670 | 20-42 |
良好的品質、優良的服務 奇高為你創造更多價值！
“奇高閥門”的期望，不斷提升服務質量，精益求精，“真誠的服務”是“奇高”永恒的主題。“奇高”嚴格按照IS09001-2000 質量體系認證要求，質量嚴格把關， 責任到人，確保生產、銷售、服務的健康運行。加強與用戶溝通，竭誠為廣大客戶提供優良產品，貼心服務。特此我廠做出以下承諾：
產品標準：
產品嚴格按照中國GB、HG 標準和美國API等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準。
售前服務：
產品介紹，技術交流，非標產品設計，疑難解答。
售中服務：
守信合同，及時供貨，隨時保持與客戶聯系。 對特殊或復制的產品，我廠安排技術人員對用戶進行產品使用、故障排除
售后服務：
1、“奇高”牌產品品質期為自出廠起12個月，實行“三包”服務（包退、包換、保修）。
2、產品在使用中我廠定期組織技術、質檢人員進行訪問，征詢用戶對產品質量、 使用狀況、改進意見等方面的反饋， 以便進一步提高產品質量。
3、對用戶投訴質量問題，快速作出反應，售后服務人員在24-36小時（省外48小時）趕赴現場。
4、對售后服務，要求用戶填寫服務后的質量反饋信息表，并作出鑒定意見，以便提高奇高的服務質量。
1、客戶如對產品有特殊要求，須在訂貨合同中提供以下說明：
a、結構長度；
b、連接形式；
c、公稱直徑、全通徑、縮徑、管道尺寸；
d、運行介質及溫度、壓力范圍；
e、試驗、檢驗標準及其他要求
2、本廠可根據客戶特定要求配置各類驅動裝置。
3、如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
4、期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點，并按總的30%預定金或全額貨款及時匯入我廠帳戶，其余貨款待發貨前匯入，以便及時安排發貨。
訂單流程：
1、客戶采購清單傳真至021-33872143，或來電咨詢 021-33872141
2、收到客戶采購清單，為客戶提供閥門型號選型與報價（價格清單）。
3、具體商定：交貨期、特殊要求等事宜。
訂貨須知：
1、客戶如對產品有特殊要求，須在訂貨合同中提供以下說明：
|
|||||
|
|||||
2、本廠可根據客戶特定要求配置各類驅動裝置。
|
|||||
3、如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
|
|||||
4、期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點，并按總的30%預定金或全額貨款及時匯入我廠賬戶， 其余貨款待發貨前匯入，以便及時安排發貨。
|
售中服務：
守信合同，及時供貨，隨時保持與客戶聯系。
對特殊或復制的產品，我廠安排技術人員對用戶進行產品使用、故障排除
售后服務：
1、“奇高”產品品質期為自出廠起12個月，實行“三包”服務（包退、包換、保修）。
2、產品在使用中我廠定期組織技術、質檢人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，
以便進一步提高產品質量。
3、對用戶投訴質量問題，快速作出反應，售后服務人員在24-36小時（省外48小時）趕赴現場。
4、對售后服務，要求用戶填寫服務后的質量反饋信息表，并作出鑒定意見，以便提高“奇高”的服務質量。
