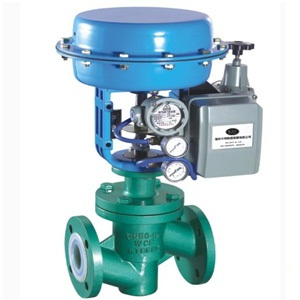

氣動薄膜調節閥簡單的來說是由兩部分組成，氣動薄膜執行機構和閥體。根據各個工況的不同，還可以加選附件，如電氣閥門定位器、轉換器、電磁閥、保位閥等附件去驅動閥門，實現開關量或比例式調節，接收工業自動化控制系統的控制信號來完成調節管道介質的：流量、壓力、溫度等各種工藝參數。

氣動調節閥的特點就是控制簡單，反應快速，且本質安全，不需另外再采取防爆措施。氣動薄膜調節閥就是以壓縮空氣為動力源，以氣缸為執行器，驅動閥體運動。

氣動調節閥工作原理

氣動調節閥就是以壓縮空氣為動力源，以氣缸為執行器，并借助于電氣閥門定位器、轉換器、電磁閥、保位閥等附件去驅動閥門，實現開關量或比例式調節，接收工業自動化控制系統的控制信號來完成調節管道介質的流量、壓力、溫度等各種工藝參數。氣動調節閥的特點就是控制簡單，反應快速，且本質安全，不需另外再采取防爆措施。

氣動調節閥動作分氣開型和氣關型兩種。氣開型是當膜頭上空氣壓力增加時，閥門向增加開度方向動作，當達到輸入氣壓上限時，閥門處于全開狀態。反過來，當空氣壓力減小時，閥門向關閉方向動作，在沒有輸入空氣時，閥門全閉。

故有時氣開型閥門又稱故障關閉型。氣關型動作方向正好與氣開型相反。當空氣壓力增加時，閥門向關閉方向動作;空氣壓力減小或沒有時，閥門向開啟方向或全開為止。故有時又稱為故障開啟型。氣動調節閥的氣開或氣關，通常是通過執行機構的正反作用和閥態結構的不同組裝方式實現。
